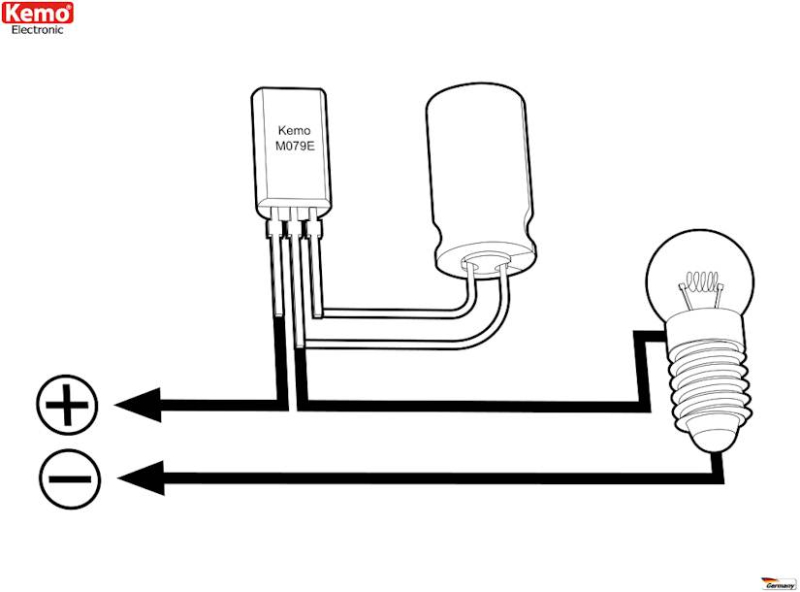

Sehr kleiner electronischer Blinkgeber, der beim Betrieb mit einer Glühlampe nur aus 2 kleinen elektrischen Bauteilen besteht. Schaltpläne für viele Variationen liegen bei. Es können auch LED`s angeschlossen werden, die dann aber mit zusätzlichen Vorwiderständen (liegen nicht bei) betrieben werden. Als Wechselblinker sind 3 zusätzliche Widerstände (liegen nicht bei) erforderlich, welche auf die jeweilige Konfiguration zugeschnitten sind. Die Bauteile müssen mit einem Lötkolben verbunden werden.
Technische Daten
Betriebsspannungsbereich ca. 7 - 24 V
Belastbarkeitsbereich (anschließbare Lampenlast) ca. 10 mA - 1 A
Blinkfrequenz Ø ca. 1,2 Hz. (ca. alle 0,8 Sek. 1 Blinkimpuls)
Einschaltdauer je Blinkimpuls ca. 50% (ca. 0,4 Sek)
Betriebstemperatur ca. -20 - + 80°C
Einschalt-Widerstand im Blinkgeber ca. 0,08 Ohm
Abmessungen Blinkgeber ca. Ø 3,4 x 8 mm
Abmessungen Kondensator ca. Ø 6,5 x 12,4 mm
Verpolungs- und kurzschlußfest
