Produktbeschreibung
Fernmessung bis 100 m

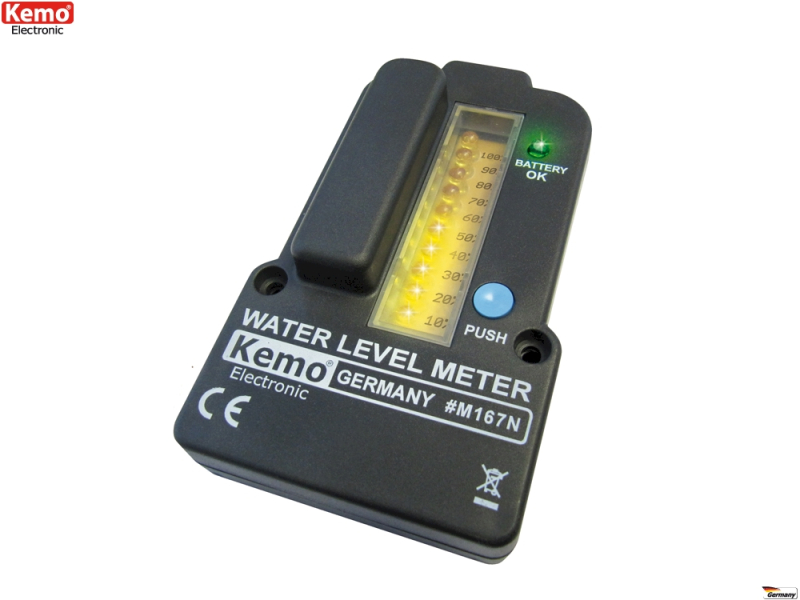

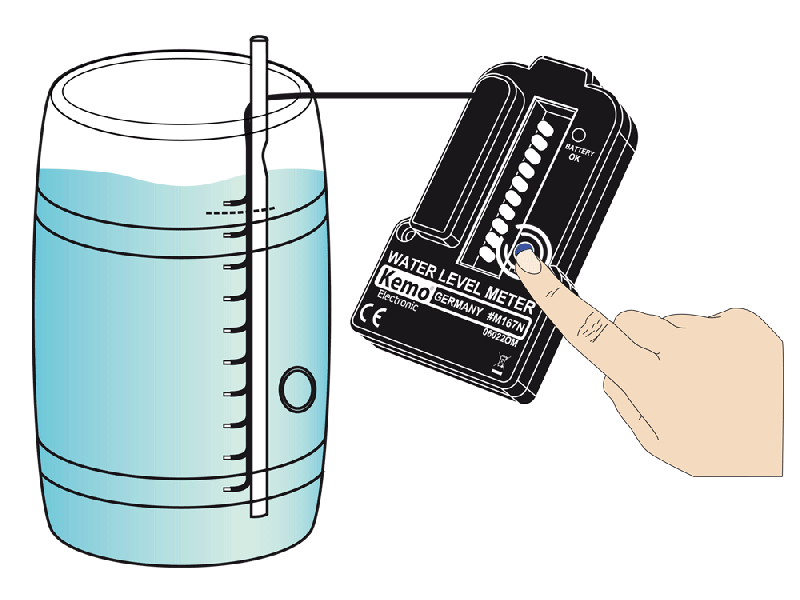

Batteriebetriebene Füllstandsanzeige, um aus Entfernungen bis zu 100 m den Füllstand von Wassertanks wie Regenwasser, Klärkammern oder Gülletanks zu messen. Die Anzeige erfolgt nach Knopfdruck über 10 LED‘s in Stufen zu je 10% (Anzeige 10 - 100%). Das Gerät ist für Wandmontage (ca. 131 x 78 x 36 mm) und braucht 2 Batterien „AA“. Der Anschluss erfolgt über Schraubklemmen im Inneren des Gerätes. Sie brauchen ein normales Signalkabel (Telefonkabel, Steuerleitung oder Ähnliches) mit mindestens 11 Adern zur Verbindung Ihres Wassertanks mit der Füllstandsanzeige (Kabel wird nicht mitgeliefert). Sie können auch Kabel mit weniger Adern nehmen, aber dann können nicht alle Anzeigenstufen genutzt werden (z.B. bei 8 Adern können nur 7 LED-Anzeigestufen betrieben werden, was aber häufig auch ausreicht).
Erweiterung für größere Messungen

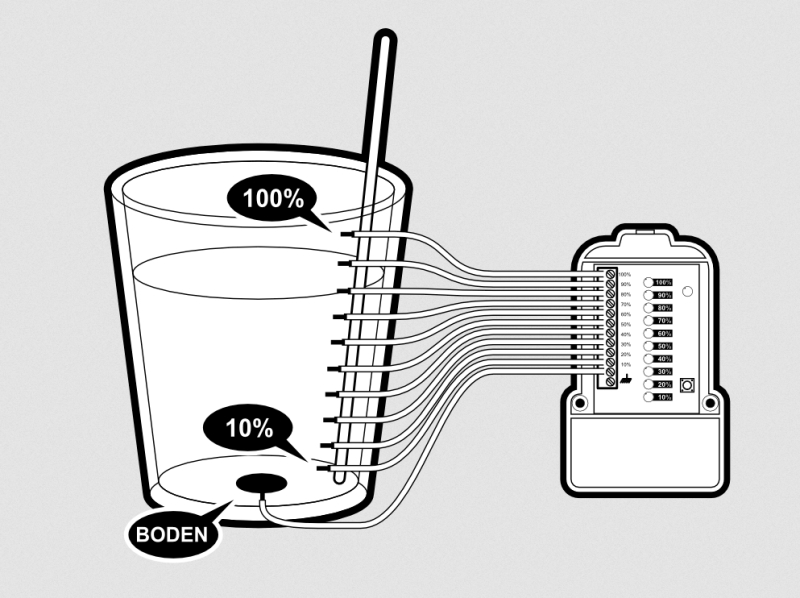

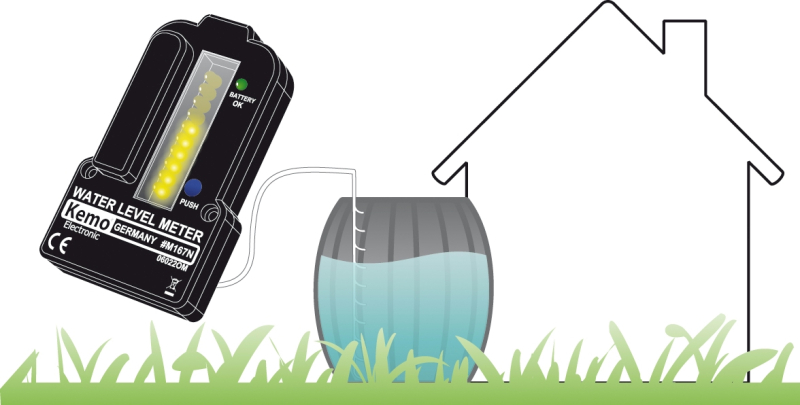

Die normale Anwendung ist das Messen von Wasserständen in Regentonnen, Wassertanks usw. Jetzt haben uns Kunden nach der Möglichkeit gefragt, den Wasserstand in sehr großen Behältern wie z.B. Tiefbrunnen mit Messabständen zwischen den einzelnen Messelektroden von ca. 5 m zu messen. Weil der Abstand von der obersten Elektrode zur Masseelektrode bei solchen Messungen zu groß ist, um eine helle Anzeige zu erhalten (z.B. bei einem Wasserstand von 40m) empfehlen wir in solchen Fällen die Masse-Elektrode nicht am Grund des Brunnens zu bauen, sondern als langes Rohr gemäß Zeichnung parallel zu den einzelnen Meßelektroden zu installieren.
Technische Daten
Betriebsspannung3 V (2 AA-Batterien, nicht enthalten)
Anzeigemax. 10 LED‘s und 1 LED für die Batteriekontrolle
Messpunkte im Wassertank1 - 10, umschaltbar
Stromaufnahme während der Messung (Taste gedrückt)max. 120 mA, wenn alle LED‘s leuchten
Max. Kabellänge zwischen Füllstandsmelder und Wassertank100 m
Erforderliches Kabel zum Wassertankmindestens 11 Adern Telefonkabel oder ähnliches Kabel
Messstrom am Wassertankfühlerca. 50 μA pro Kanal
Maßeca. 131 x 78 x 36 mm
