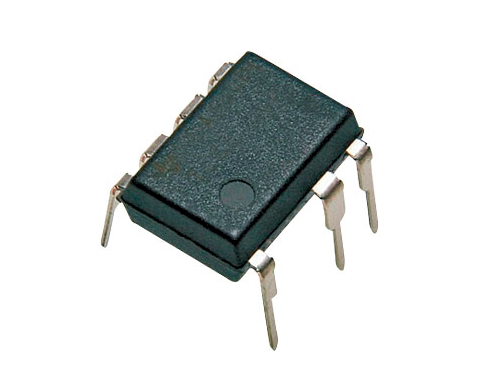

TNY264PN DIP8 TinySwitch®-Familie

TNY263-268 TinySwitch®-Familie
Verbesserter, energieeffizienter, stromsparender Offline-Schalter

Produkt-Highlights

TinySwitch-II Eigenschaften reduzieren die Systemkosten
• Vollständig integrierter Auto-Restart für Kurzschluss- und Open-Loop-Fehlerschutz
• spart Kosten für externe Komponenten
• Eingebaute Schaltung eliminiert praktisch alle hörbaren Geräusche mit einem gewöhnlichen tauchlackierten Transformator
• Programmierbare Leitungsunterspannungserkennung verhindert Ein- und Ausschaltfehler - spart externe Komponenten
• Frequenzzittern reduziert die EMI (~10 dB) drastisch - minimiert die Kosten für EMI-Filterkomponenten
• 132 kHz-Betrieb reduziert die Größe des Transformators - ermöglicht die Verwendung von EF12.6- oder EE13-Kernen für niedrige Kosten und geringe Größe
• Sehr enge Toleranzen und vernachlässigbare Temperaturschwankungen auf Schlüsselparameter erleichtert die Konstruktion und senkt die Kosten
• Schalterlösung mit niedrigster Komponentenzahl
• Erweiterte skalierbare Gerätefamilie für niedrige Systemkosten

Besseres Preis-Leistungs-Verhältnis als RCC & Linears
• Geringere Systemkosten als RCC, diskrete PWM und andere integrierte/hybride Lösungen
• Kostengünstiger Ersatz für sperrige regulierte Linears
• Einfache EIN/AUS-Regelung - keine Schleifenkompensation erforderlich
• Keine Vorspannungswicklung - einfacher und kostengünstiger Transformator
• Einfache Konstruktion macht Nacharbeit in der Fertigung praktisch überflüssig

EcoSmart®- Extrem energieeffizient
• Keine Leistungsaufnahme <50 mW mit Vorspannungswicklung und <250 mW ohne Vorspannungswicklung bei 265 VAC Eingang
• Trifft die kalifornische Energiekommission (CEC), Energie Stern, und EU-Anforderungen
• Ideal für Handy-Ladegerät und PC-Standby-Anwendungen

Hohe Leistung zu niedrigen Kosten
• Hochspannungsversorgung - ideal für Ladegeräteanwendungen
• Hohe Bandbreite sorgt für schnelles Einschalten ohne Überschwingen
• Strombegrenzungsbetrieb lehnt Leitungsfrequenzwelligkeit ab
• Eingebaute Strombegrenzung und Thermoschutz verbessern die Sicherheit

Beschreibung
Der TinySwitch-II integriert einen 700 V Power-MOSFET, einen Oszillator, eine geschaltete Hochspannungsstromquelle, eine Strombegrenzung und eine thermische Abschaltung auf einem monolithischen Bauelement. Die Start- und Betriebsleistung wird direkt von der Spannung am DRAIN-Pin abgeleitet, wodurch eine Vorspannungswicklung und die damit verbundene Schaltung überflüssig wird. Darüber hinaus verfügen die TinySwitch-II-Bausteine über einen automatischen Neustart, eine Unterspannungserkennung und Frequenzjitter. Ein innovatives Design minimiert die Tonfrequenzkomponenten im einfachen EIN/AUS-Steuerschema, um hörbare Geräusche mit einer standardmäßigen gegurteten/lackierten Transformator-Konstruktion praktisch zu eliminieren. Die voll integrierte Auto-Restart-Schaltung begrenzt die Ausgangsleistung sicher bei Fehlerbedingungen wie Ausgangskurzschluss oder offenem Regelkreis, wodurch die Anzahl der Komponenten und die Kosten für die sekundären Rückkopplungsschaltungen reduziert werden. Ein optionaler Leitungsabtastwiderstand programmiert extern eine Unterspannungsschwelle, die Abschaltfehler durch die langsame Entladung von Eingangsspeicherkondensatoren, die in Anwendungen wie Standby-Versorgungen auftreten, eliminiert. Die Betriebsfrequenz von 132 kHz wird gejittert, um sowohl den Quasi-Spitzenwert und durchschnittliche EMI, wodurch die Filterkosten minimiert werden.
