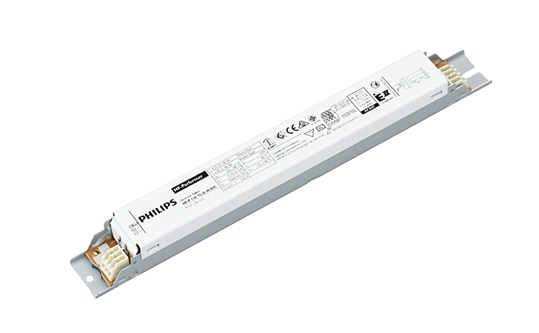

Vorschaltgerät 18W/36W T8 Ø 26mm Philips HF-Performer

HF-P 118/136 TL-D III

Eingangsspannung 220 bis 240 V
Eingangsfrequenz 50 bis 60 Hz
Betriebsfrequenz (Nom) 45 kHz
Zündmethode Programmierter Start
Spitzenwert (max.) 1.7
Leistungsfaktor, 100 % Last (Nom) 0.99
Zündzeit (max.) 0.9 s
Leistung mit Netzspannung (AC) -8%-+6%
Sicherheit mit Netzspannung (AC) -10%-+10%
Ableitstrom (nom.) 0.5 mA
Einschaltstromweite 0.25 ms
Leistungsabweichung -2%/+2%
Ballast Factor (Nom) 1
Verlustleistung (Nom) 2.5-4.1 W
Einschaltstrom (max.) 18 A
Verdrahtung
Typ Anschlussklemme EingangWAGO 251 universal connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Kabelkapazität Ausgangskabel Sekundärseite (Nom)200 pF
Anschlussklemme sekundärWAGO 251 universal connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Leitungslänge Hot Wire0.75 m
Abisolierlänge8.0-9.0 mm
Master/Slave (zweilampig)Not applicable  [ Master/Slave oper. not applicable]
Leitungsquerschnitt primär0.50-1.00 mm²
Leitungsquerschnitt sekundär0.50-1.00 mm²
Kabelkapazität Ausgangskabel zu Erde (Nom)200 pF
Systemeigenschaften
Spezifizierte Lampenleistung des Vorschaltgeräts36/18 W
Lampen-Nennleistung für TL-D36/18 W
Energieverlust für TL-D35.2/19.1 W
Lampenleistung für TL-D31.1/16.6 W
Energieverlust für PL-D4.1/2.5 W
Lampen-Nennleistung für PL-L36 W
Systemleistung für PL-L34.6 W
Lampenleistung für PL-L30.7 W
Energieverlust für PL-L3.9 W
Temperaturkenndaten
Umgebungstemperatur (max.)60 °C
Umgebungstemperatur (min.)-25 °C
Lagertemperatur (max)50 °C
Lagertemperatur (min)-40 °C
Gehäusetemperatur (Nom)80 °C
Maximum T-Gehäuse (max.)80 °C
Zündtemperatur (max)60 °C
Zündtemperatur (min.)-25 °C
Mechanische Kenndaten
GehäuseL 280x30x28
Notlicht
Nomineller Lichtstrom nach 60 Sekunden100% of EBLF
Batteriespannung Lampenzündung186-275 V
Normale Betriebsspannung (DC)220-240 V
Batteriespannung Lampenbetrieb186-275
Batteriespannung garantierter Betrieb176-275 V
Batteriespannung garantierte Zündung186-275 V
Notfall-Vorschaltgerät Lumenfaktor (EBLF) (Nom)0.7 %
Nomineller Lichtstrom nach 5 Sekunden50% of EBLF
Zulassungen und Anwendungseigenschaften
EnergieeffizienzindexA2 BAT
Schutzart (IP)IP 20  [ Ingress Protection 20]
EMV 9 kHz … 30 MHzEN55015
EMV 30 MHz … 1000 MHzEN55022 level B
SicherheitsstandardIEC 61347-2-3
LeistungsstandardsIEC 60929
QualitätsstandardISO 9000:2000
UmweltnormISO 14001
OberschwingungenIEC 61000-3-2
EMC-ImmunitätsstandardIEC 61547
VibrationsstandardIEC68-2-6 F c
ErschütterungsstandardIEC 68-2-29 Eb
LuftfeuchtigkeitsstandardEN 61347-2-3 clause 11
Zeichen & ZertifikateCE
ENEC Zertifikat
VDE-EMV Zertifikat
Temperatur-KennzeichnungYes
NotfallstandardIEC 60598-2-22
Brumm- und Geräuschpegel< 30 dB(A)
Produktdaten
Gesamt-Produktcode872790091164000
Bestell-ProduktnameHF-P 118/136 TL-D III 220-240V 50/60 Hz
EAN/UPC - Produkt8711500999641
Bestellcode91164000
Anzahl pro Verpackung1
Anzahl pro Umverpackung12
Material-Nr. (12NC)913713031566
Nettogewicht (Einzelteil)0.202 kg
