Halogentrafo 20-70VA 108x52x33mm Dimmbar

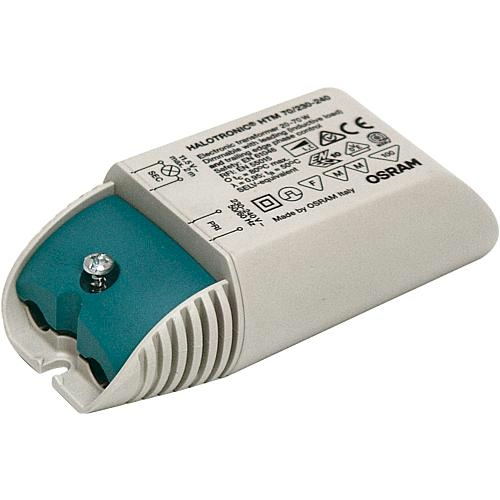

OSRAM HTM 70/230-240 HALOTRONIC MOUSE elektronischen Trafos 20-70 W

Produktvorteile:

-Dimmbar über Phasenanschnitt (ohne HTN) und Phasenabschnitt
-Sehr geringe Verlustleistung durch hohe Effizienz
-Zugentlastung für unterschiedliche Kabeltypen geeignet (HTM)
-Geeignet für platzkritischen Einbau durch kompaktes funktionelles Design
-Extrem kompakter Transformator für sehr platzkritische Einbaubedingungen (HTN)
-Lampenschonender Betrieb im gesamten Teillastbereich für lange Lampenlebensdauer

Technische Daten:

Lampenleistung 20…70 W
Netzstrom 0.27 A
Netzleistungsfaktor ? 0.99
Betriebsfrequenz 52 kHz
Nennausgangsspannung 11.2 / 11.2 V
Eingangsspannung AC 230…240 V
Netzfrequenz 50…60 Hz
Systemleistung 74.00 W
Eingangsspannungsbereich AC 207…264 V
Max. Anz. EVG an Sicherungsautomat 10 A 37
Max. Anz. EVG an Sicherungsautomat 16 A 59
EVG-Effizienz 95 %
Galvanische Trennung primär/sekundär 4.00 kV
Einschaltstrom 0.3 A
Abmessungen & Gewicht
Länge 108.0 mm
Breite 52.0 mm
Lochmaßabstand Länge -
Höhe 33.0 mm
Lochmaßabstand Breite -
Leitungsquerschnitt eingangsseitig 2.5 mm²
Leitungsquerschnitt ausgangsseitig 2.5 mm²
Abisolierlänge eingangsseitig 12 / 7.0 mm
Abisolierlänge ausgangsseitig 12 / 7.0 mm
Produktgewicht 110.00 g
Temperaturen
Umgebungstemperaturbereich 0…+50 °C
Maximale Temperatur am Messpunkt tc 80 °C
Zusätzliche Produktdaten
Bauform / Ausführung Kompakt mit Zugentlastung
Einsatzmöglichkeiten
Dim-Methode Phasenab- oder Phasenanschnittdimmer für induktive Lasten
Überlastschutz Automatisch reversibel
Übertemperaturschutz Automatisch reversibel
Kurzschlussschutz Automatisch reversibel
Max. Leitungslänge zu Lampe/LED-Modul 2.0 m
Kabel-/Leitungstypen, eingangsseitig NYM 3x1.5 / H05VV-F 3x0.75 / H05VV-F 3x1.0 / H05VV-F 3x1.5 / H05VV-F 2x0.75 / H05VV-F 2x1.5 / H05VVH2-F 2x0.75 / H05VVH2-F 2x1.5 mm²
Kabel-/Leitungstypen, ausgangsseitig NYM 3x1.5 / H05VV-F 3x0.75 / H05VV-F 3x1.5 / H05VV-F 3x1.5 / H05VV-F 2x0.75 / H05VV-F 2x1.5 / H05VVH2-F 2x0.75 mm²
Dimmbar Ja
Dimmbereich 0…100 %
Leerlauffestigkeit Ja
Geeignet für Leuchten mit Schutzklasse II
Zertifikate & Standards
Prüfzeichen - Zulassung VDE / VDE-EMC / E1-Zulassung / EAC
Normen Gemäß EN 61347/Gemäß EN 55015/Gemäß EN 61000-3-2/Gemäß EN 61547/Gemäß EN 61047
Schutzart IP20
